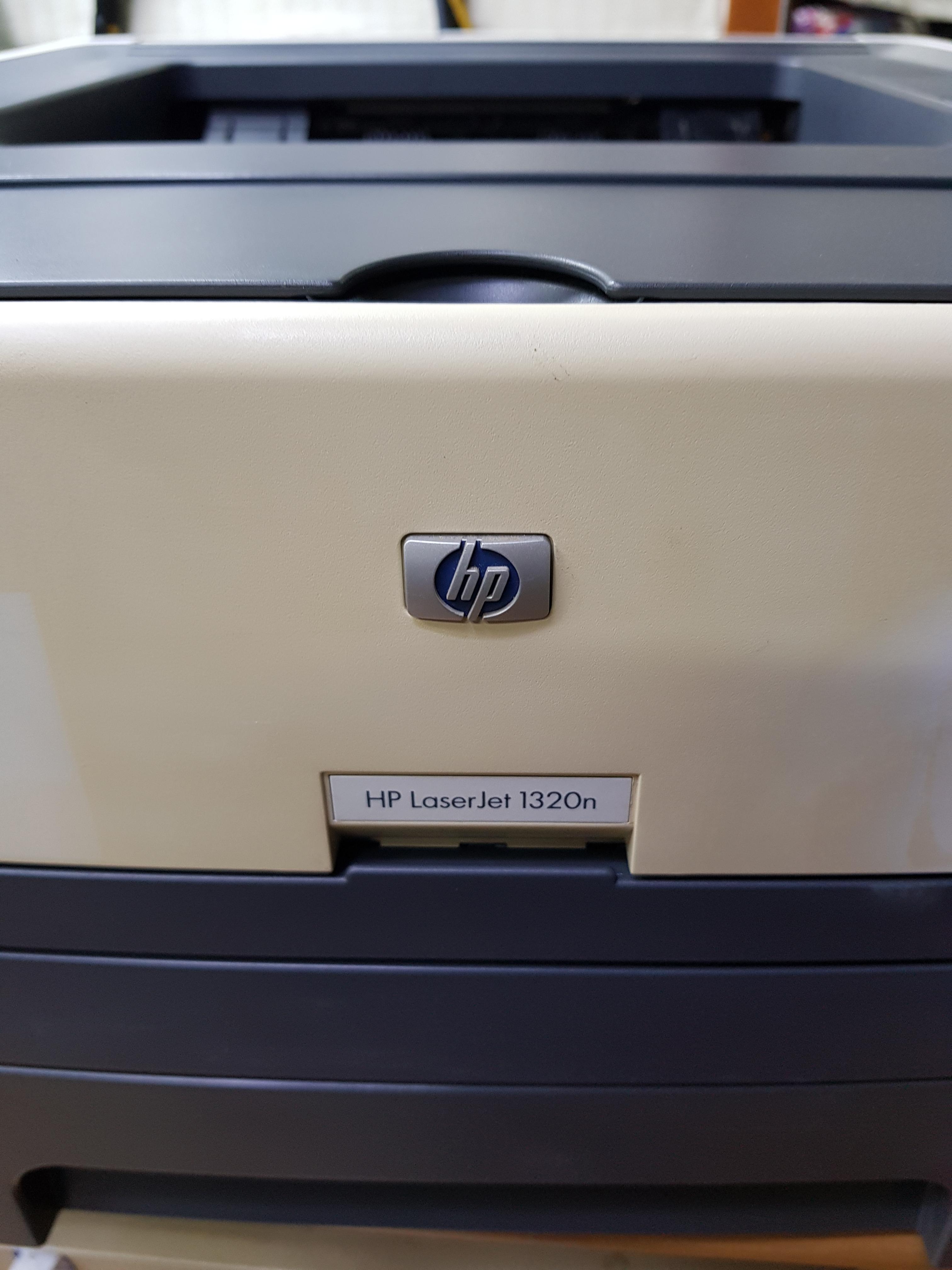

HP LaserJet 1320n 종이 여러장 출력 문제 해결(HP 구형레이저 프린터 는 비슷한구조)

증상

한장을 출력시 두장이 나오는데 두번째 장이 빈페이지로 출력되는경우

여러장 출력시 1.5장씩 겹쳐서 나오다가 JAM 걸리는 증상



해결

급지 롤링에 한장씩 올리도록 솔레노이드로 자력을 발생해서 기어를 컨트롤 합니다.

오랫동안 사용할경우 솔레노이드에 자력이 붙는 부분에 이물질 때문에 자력이 사라졌지만 떨어지지 않는 증상이 나타납니다.

이때 용지를 한장씩 올려야 되는데 기어가 멈추지 않아서 여러장 겹쳐서 올라가다 jam이 걸리는것입니다.

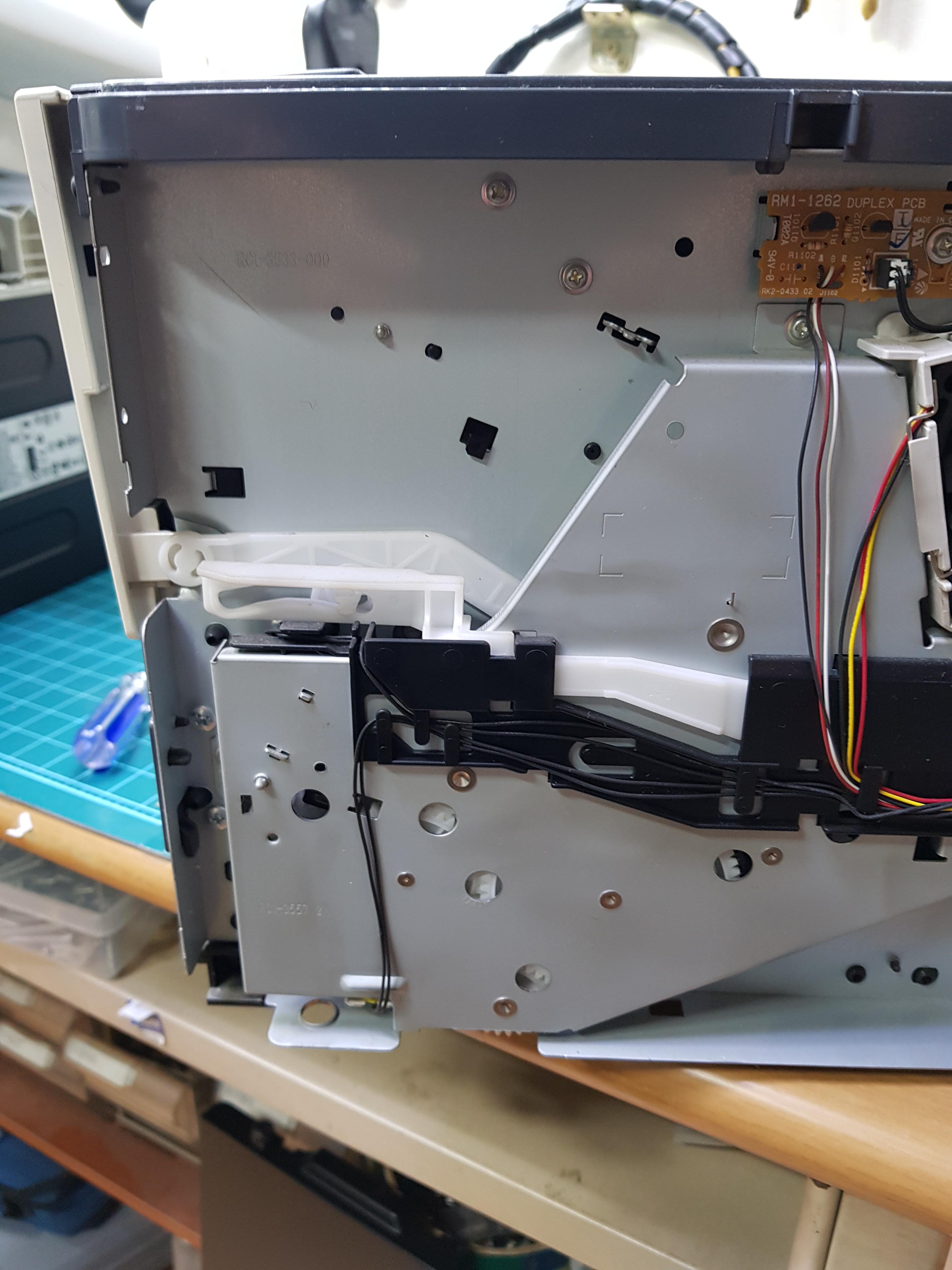

보통 분해절차에 따라 분해해서 보면 솔레노이드 부분에 끈적한 무언가가 있습니다.

깨끗히 닦아내고 금속끼리 붙었다 떨어졌다 하니 충격완화를 위해서 종이나 얇은 고무류로 마감하면 해결됩니다.

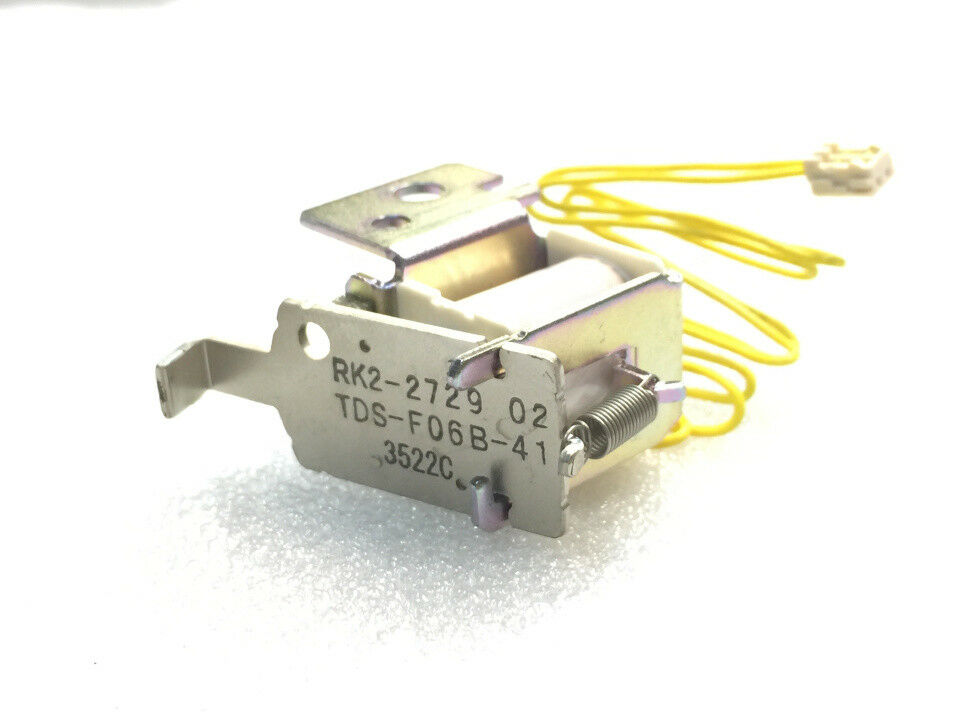

솔레노이드 (Solenoid)







https://youtu.be/yqM8qkxULNA



위 동영상은 클린작업후 정상작동하는 솔레노이드입니다.

기어를 제대로 물고 떨어뜨리는 모습을 볼수 있습니다.
