CCTV 설치 장비 및 거리측정

농장 석축공사 포크레인작업중 기존 CCTV동축케이블을 긁은 바람에 케이블 절단, 단선 부분만 연결해도 신호없음

아마도 단선부분을 기준으로 당겨지면서 케이블 손상이 된것 같습니다.

이참에 동축케이블로 구축되어 있던 CCTV를 POE로 구성하고 예초작업할때 케이블 절단됬던 경험으로

후레시블로 콘크리트 벽면에 고정할 예정입니다.

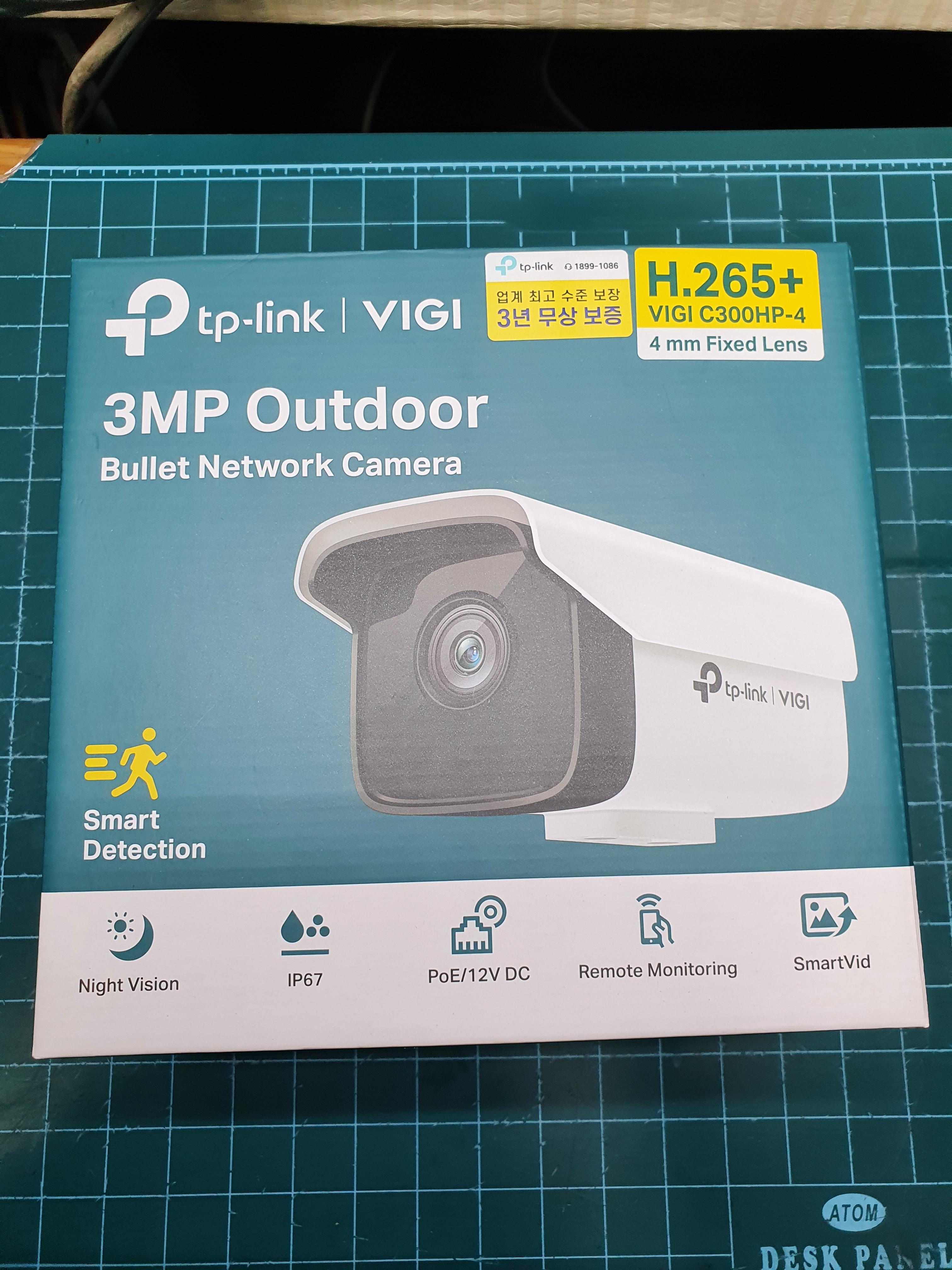

IP Camera POE (VIGI C300HP-4)

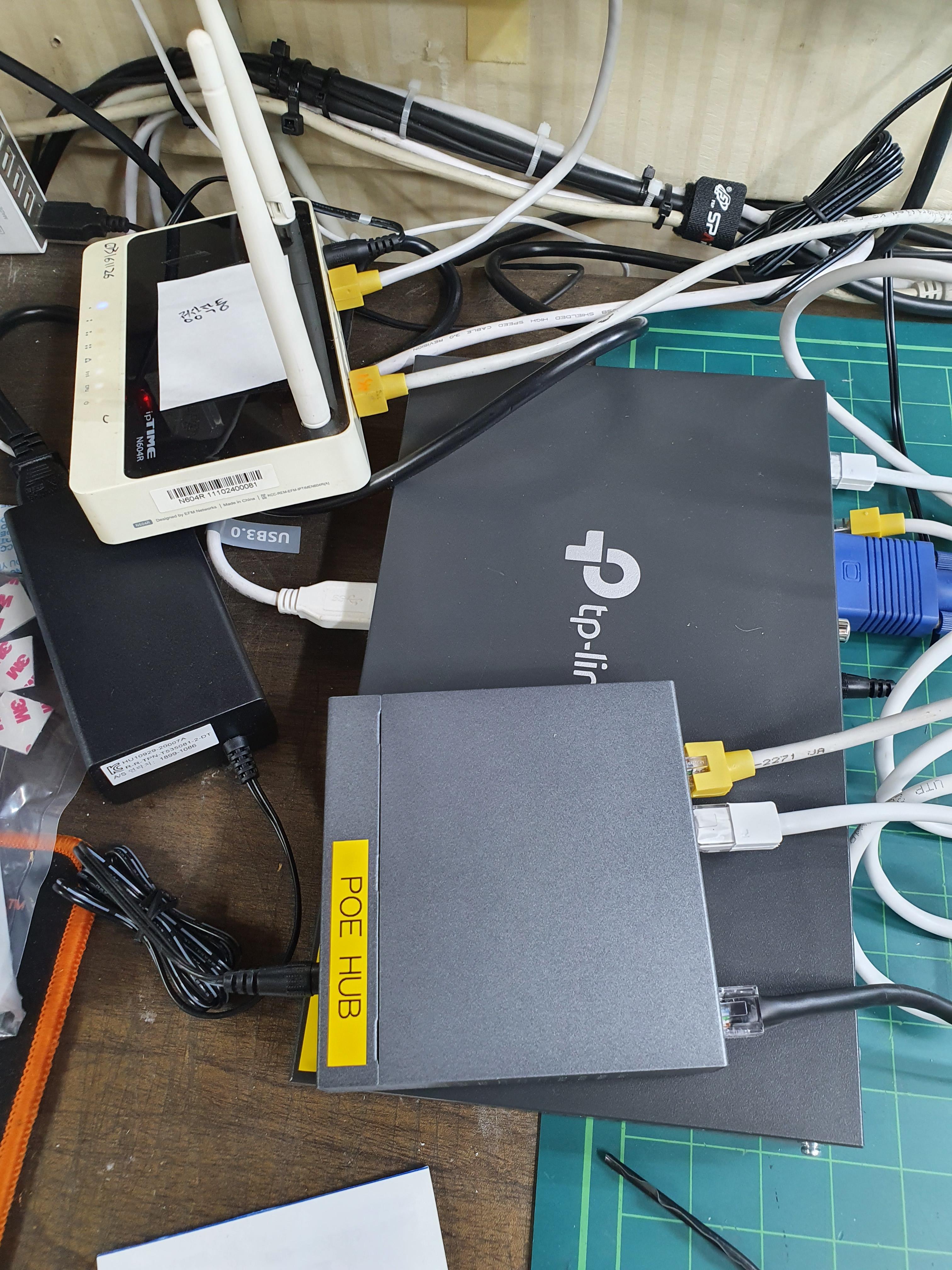

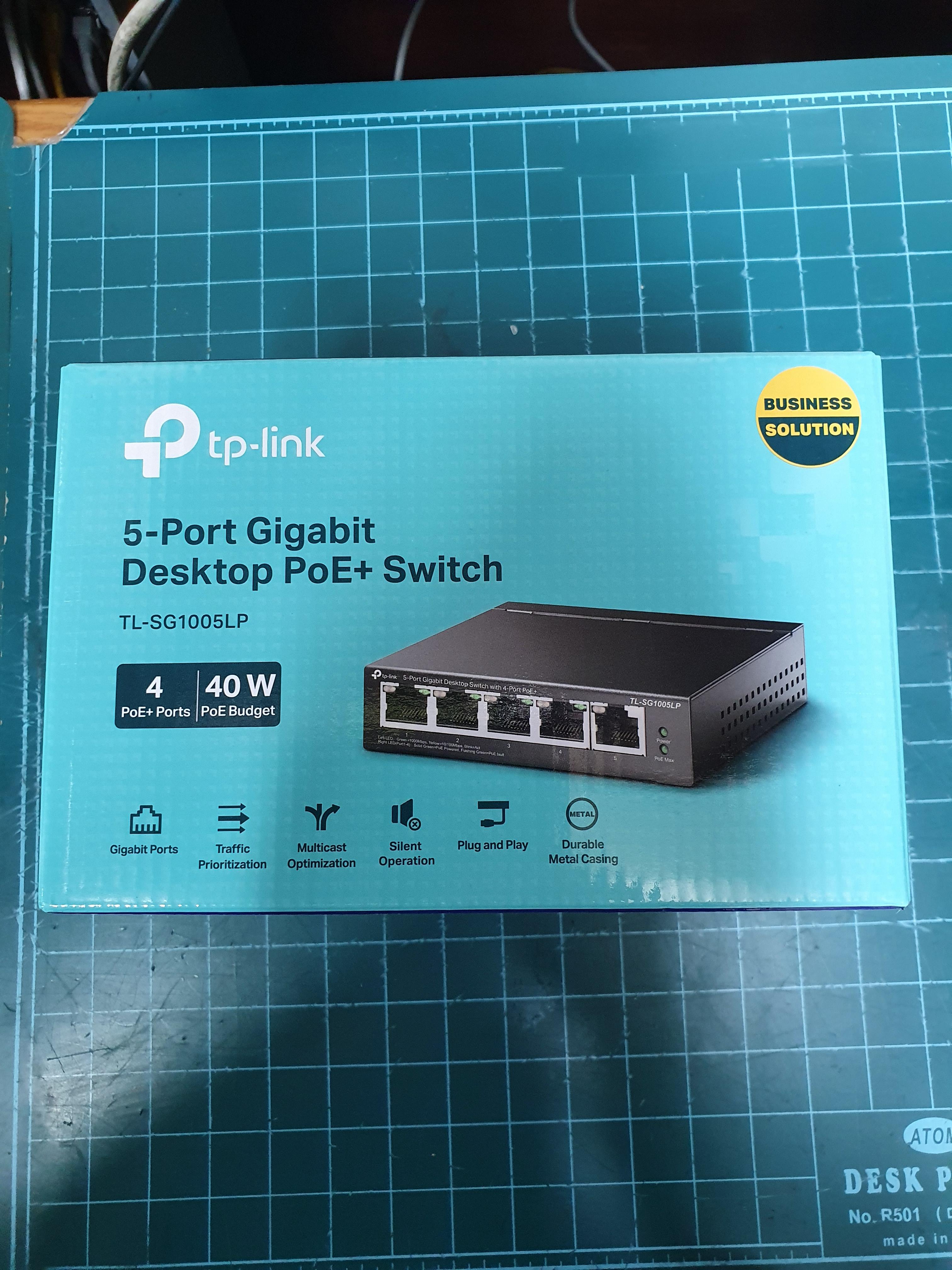

POE HUB (TL-SG1005LP)

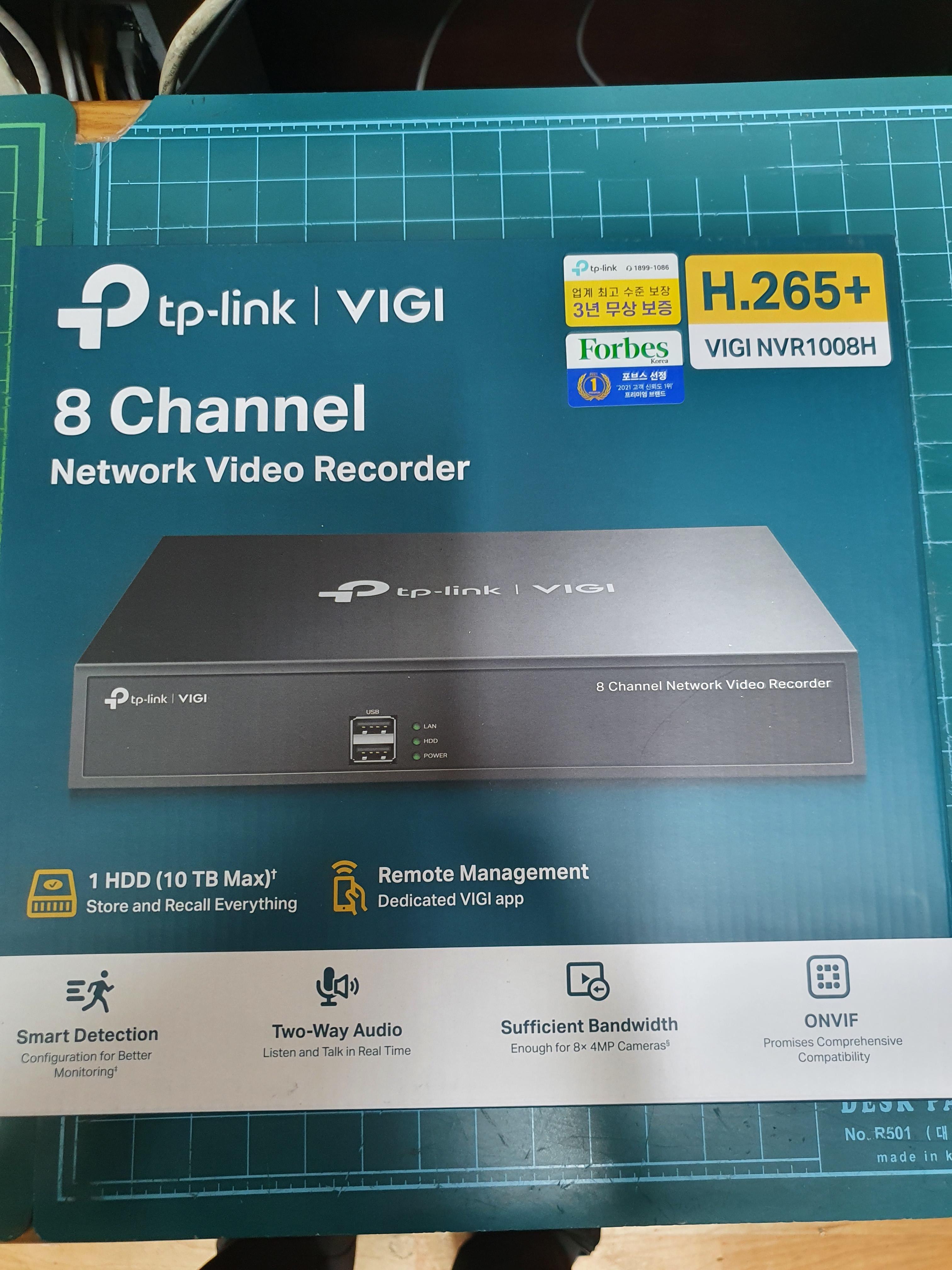

DVR 8채널 (VIGI NVR1008H)

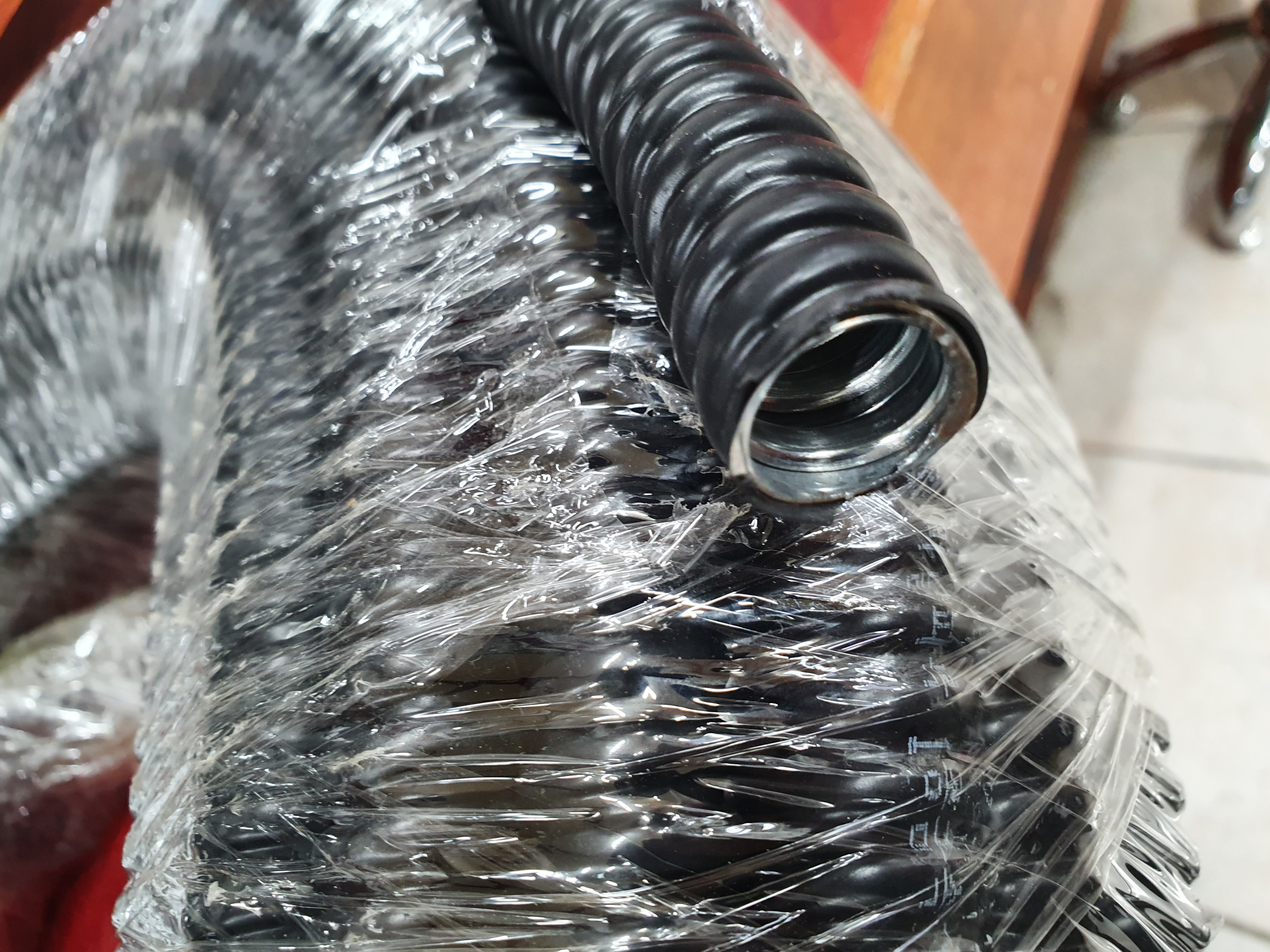

GW 방수 후레시블 (16mm)

외부노출되어 있던 케이블이 예초작업하다 몇번 끓어 먹어서 후레시블로 콘크리트 벽면에 고정예정

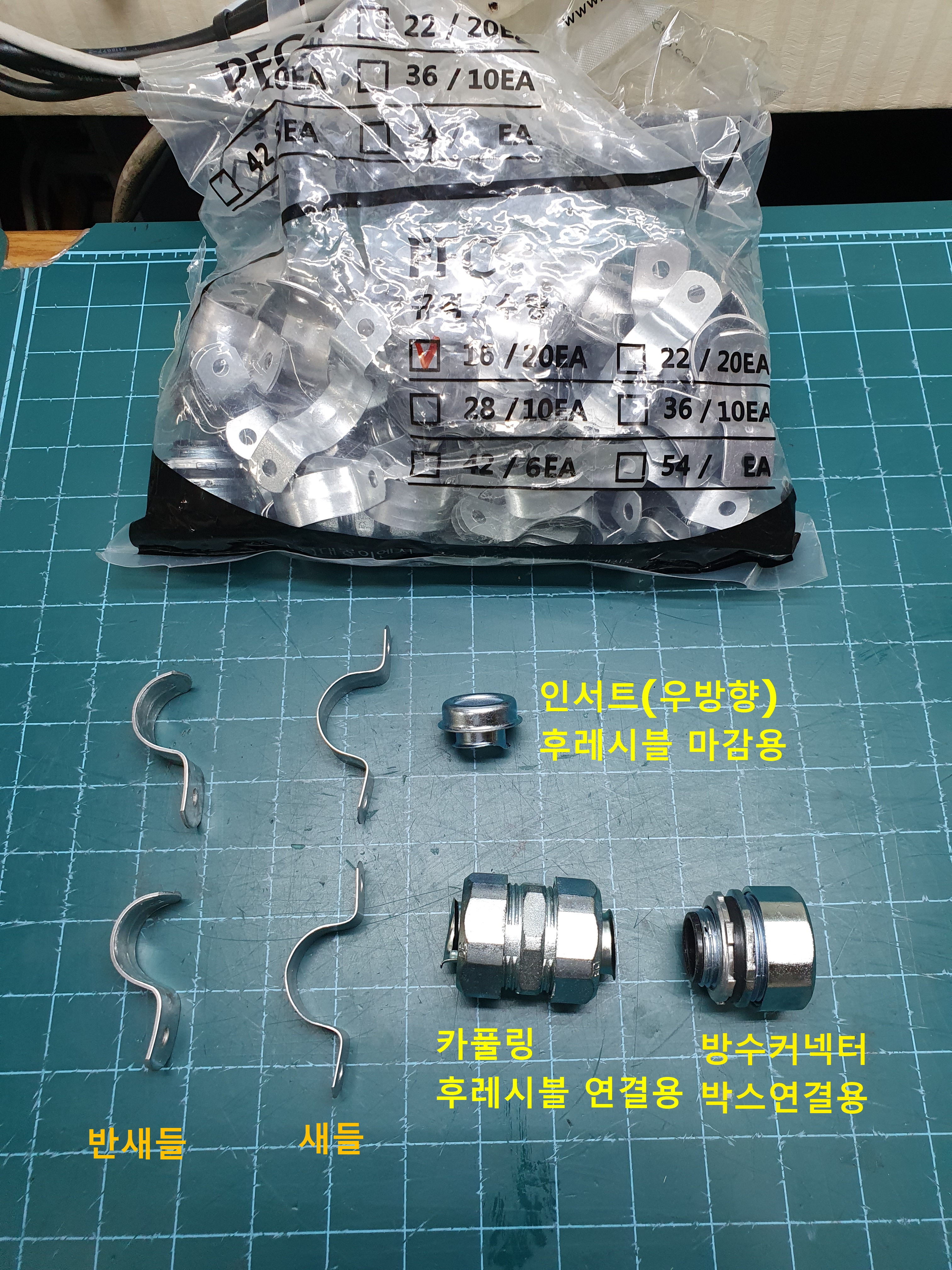

16mm 새들, 반새들, 인서트, 카풀링, 방수커넥터

방수커넥터는 박스연결용으로 사용예정

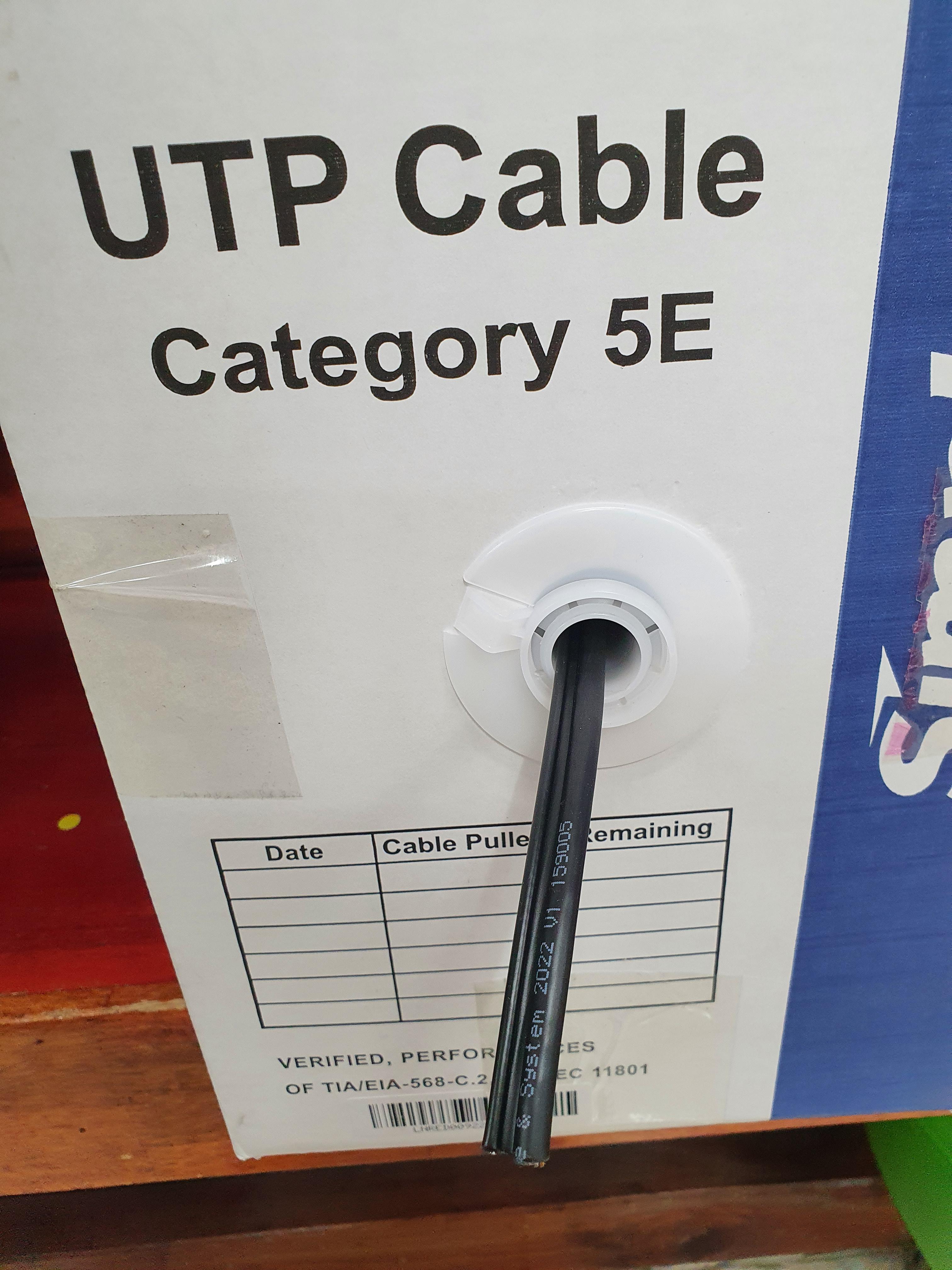

옥외용 UTP 200M (철심가공)

철심으로 텐션을 잡아주는 케이블

옥상에서 전봇대로 공중으로 연결시에 사용

혹시나 하는 생각에 테스트로 200M 끝단을 이용해서 POE카메라 연결해봤는데 연결이 되지않음을 확인

200M는 무리인것으로 판단

최대 100M로 구성, 그 이상은 중간지점에 POE허브를 설치하거나, 리피터 사용해야됨

무전원 리피터도 있음

철심을 확인해보니 니퍼나 가위로 자를 경우 이빨 나감

펜치로 절단해야될 정도로 강함

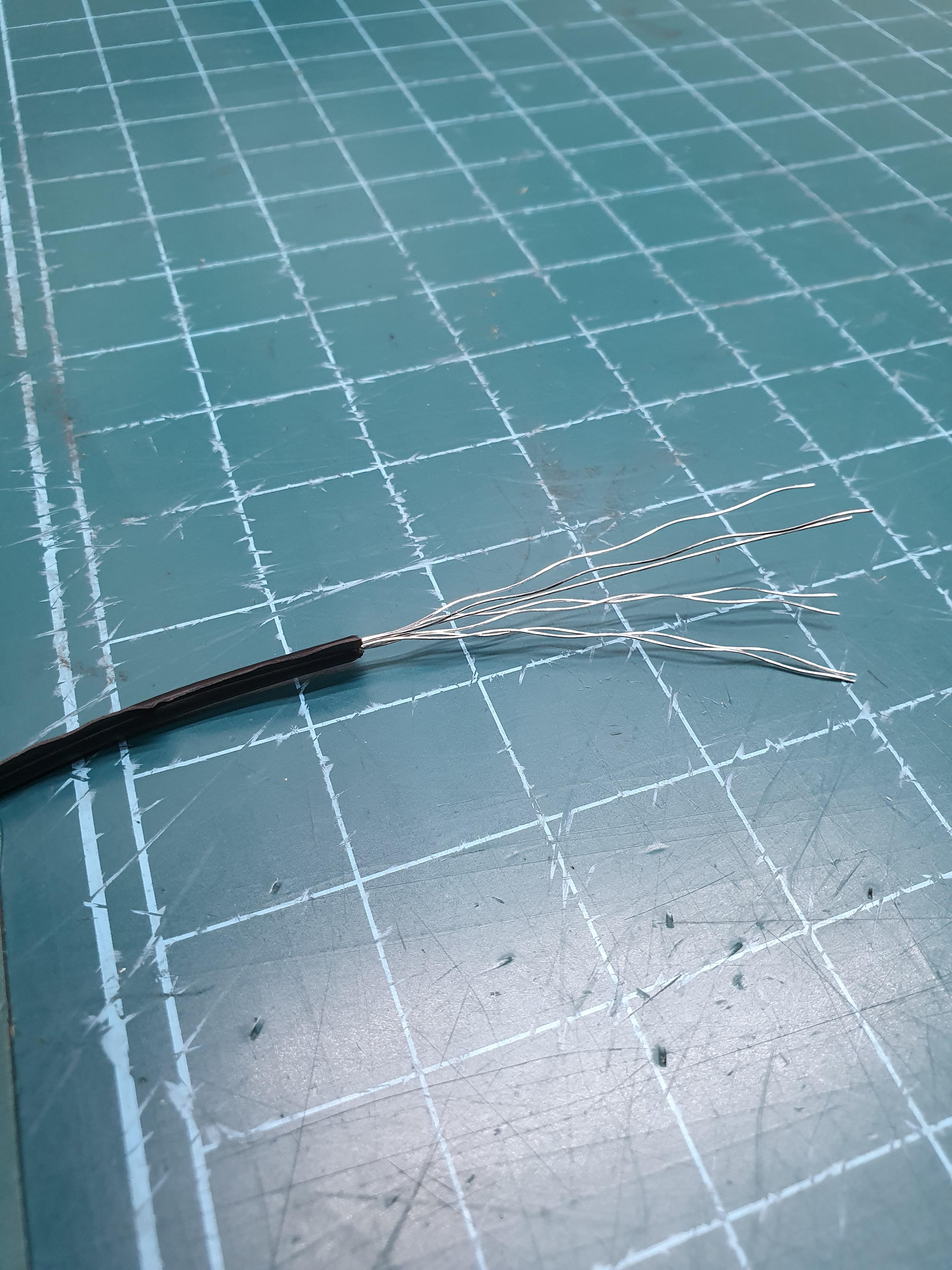

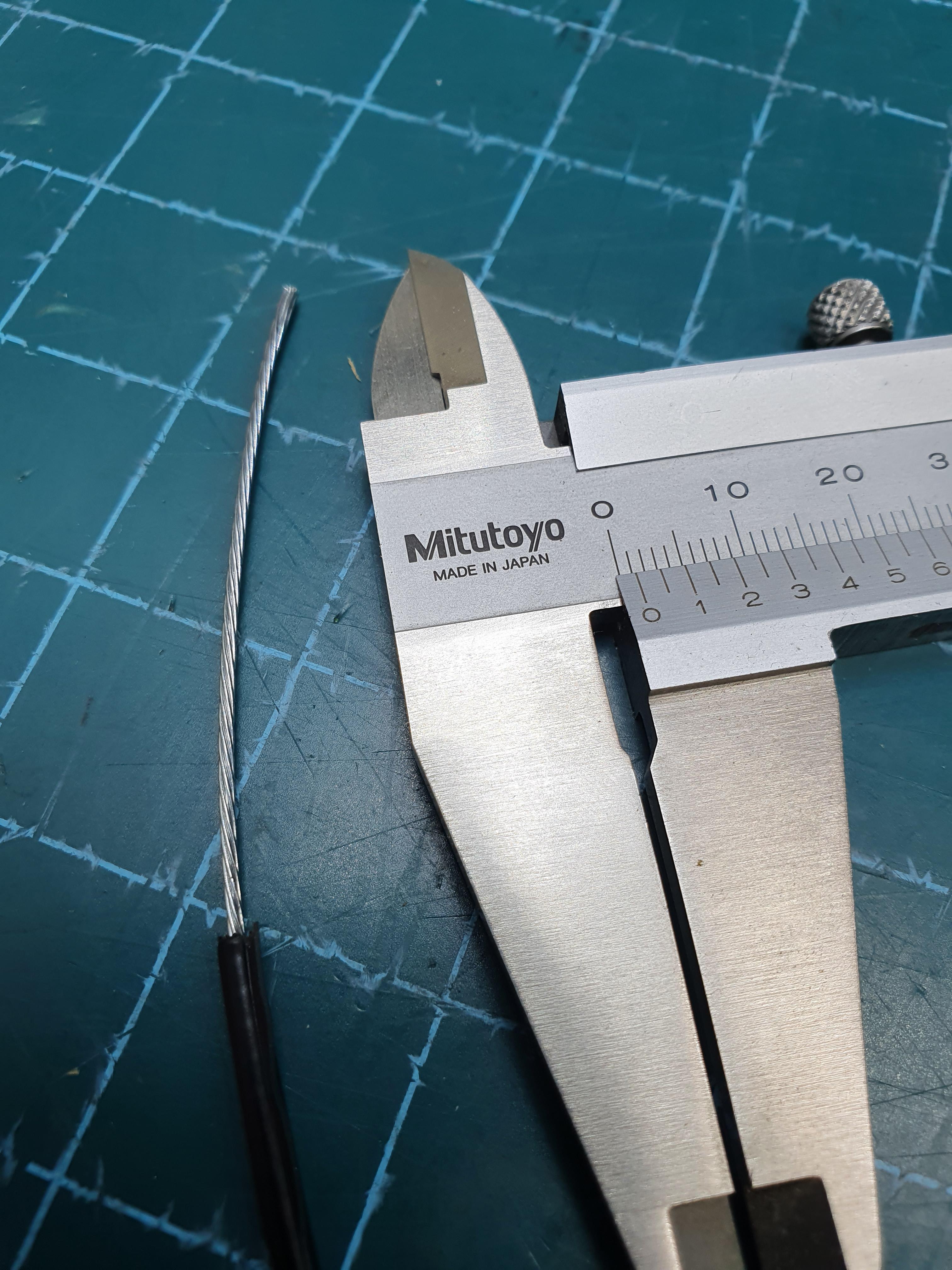

7코어 트위스트, 철심두께는 1.35mm정도 되는것 같음

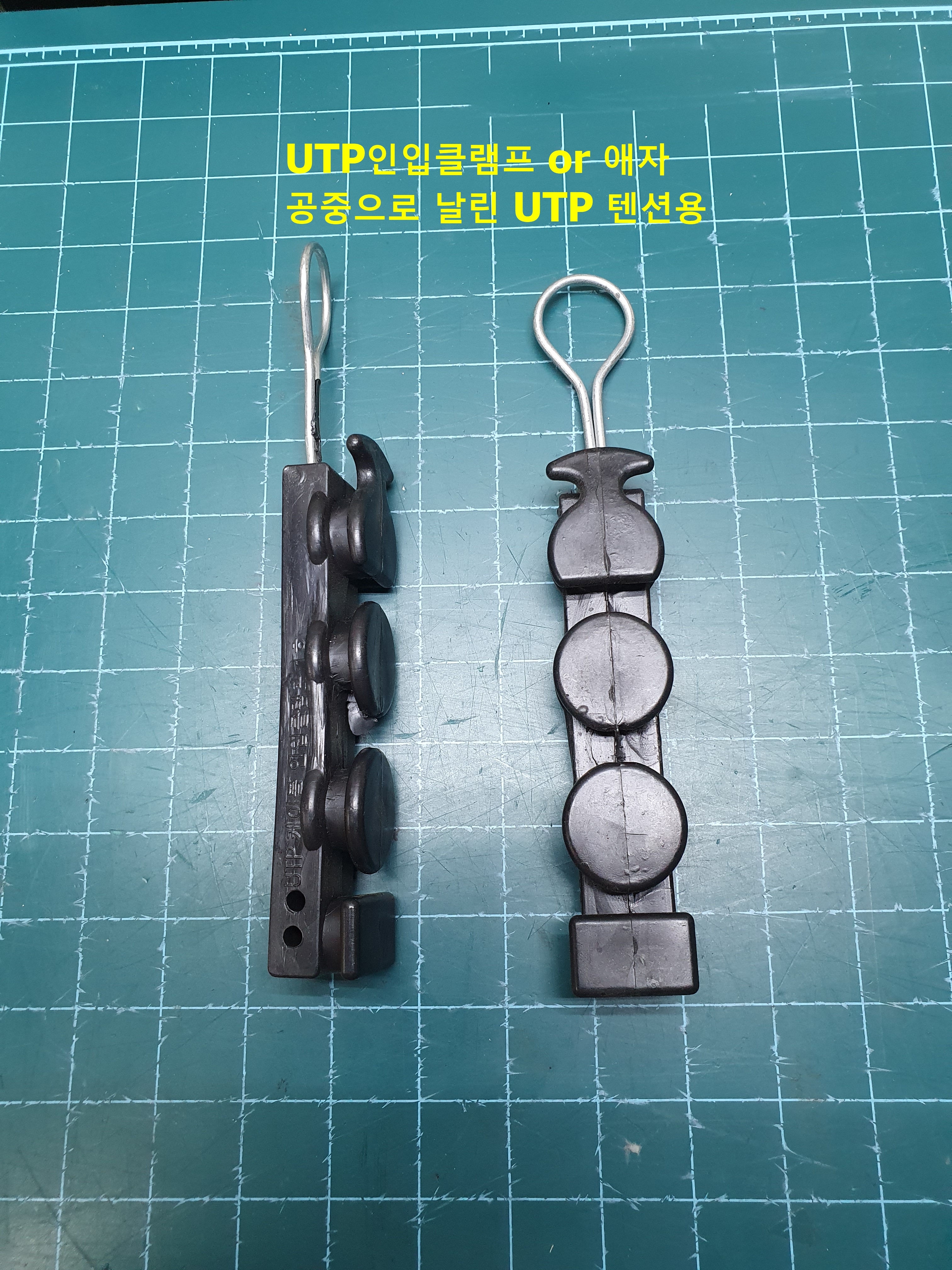

UTP인입클램프 또는 애자 라고 불리는 공중선 텐션을 잡아주기 위한 부품



CCTV테스트중



케이블 길이 측정

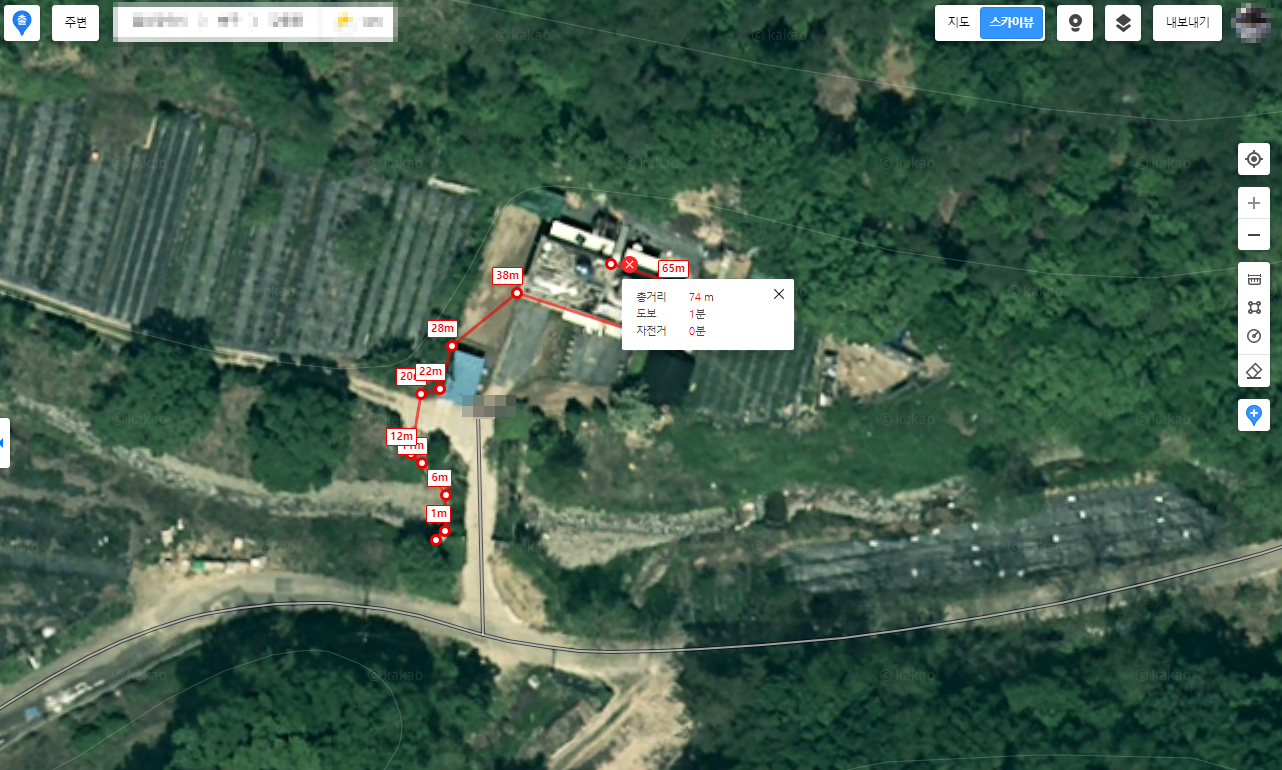

대략적인 길이을 측정하기 위해 다음지도(위성)으로 거리측정

최소 74m 최대 80m로 확인
