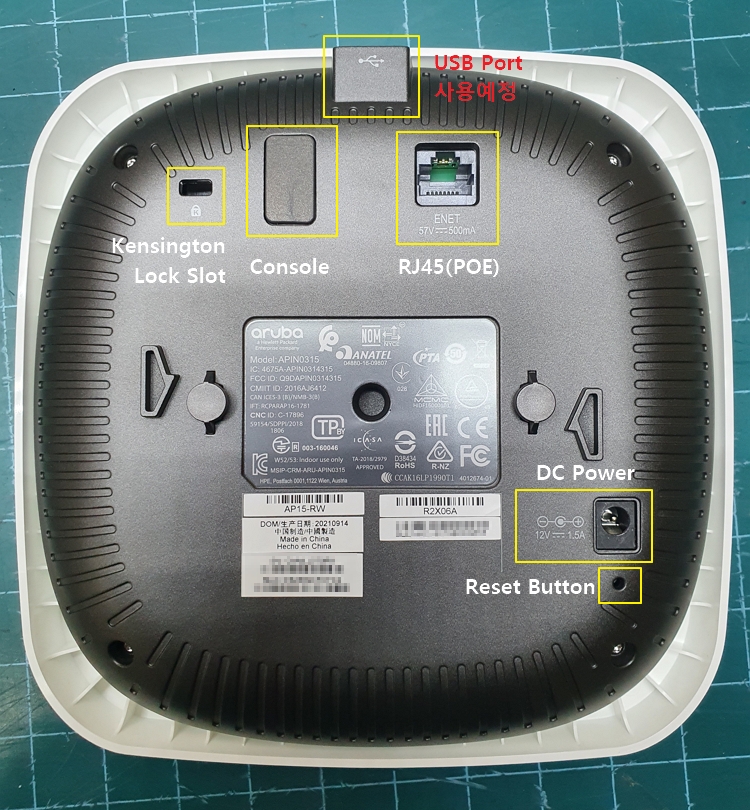

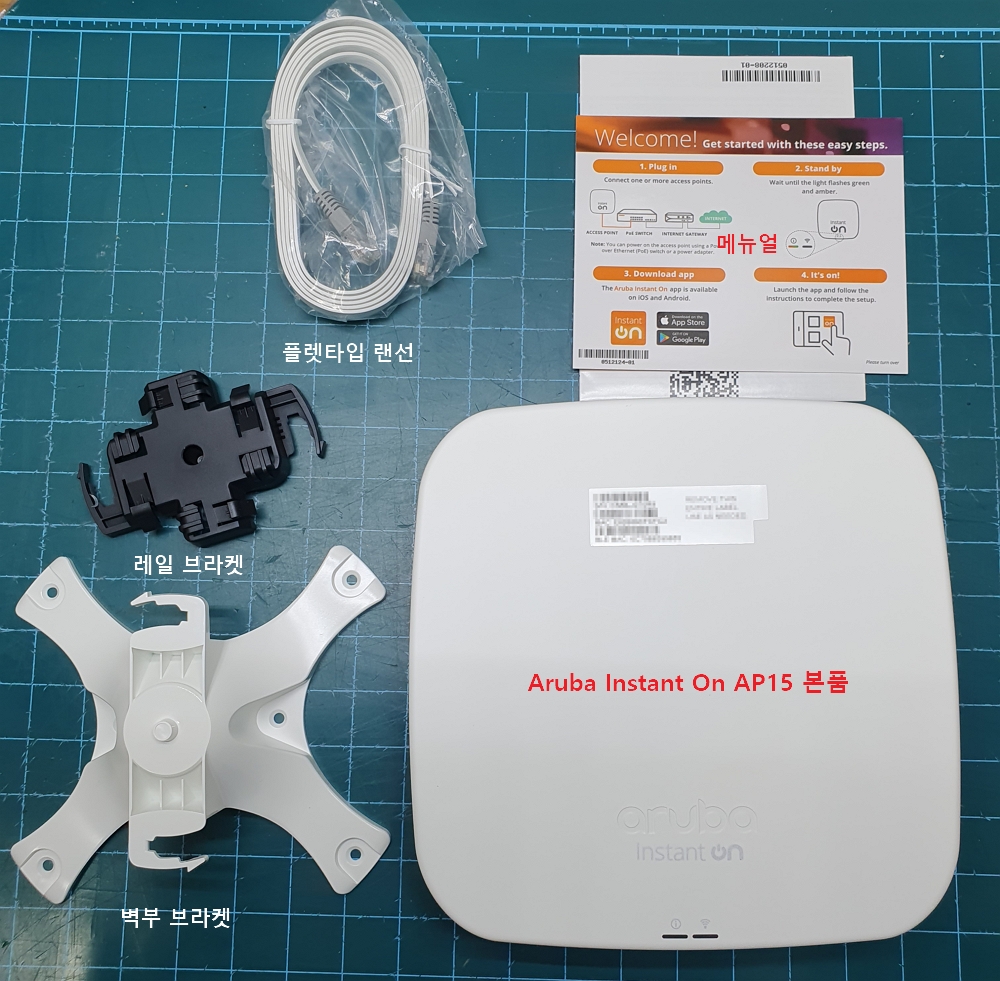

Aruba Instant On AP15 (APIN0315) 구성품

제품구성

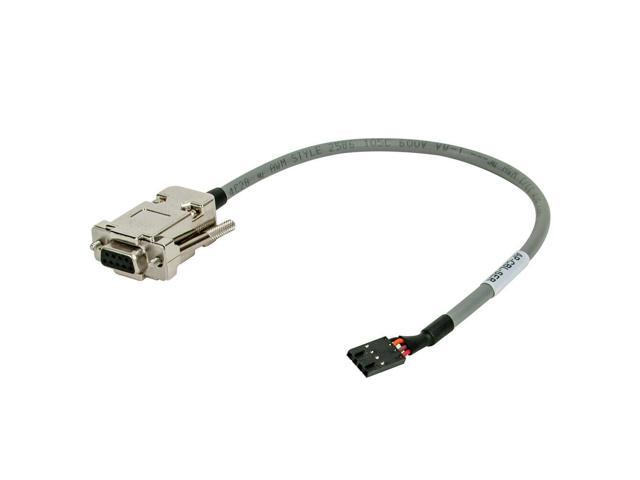

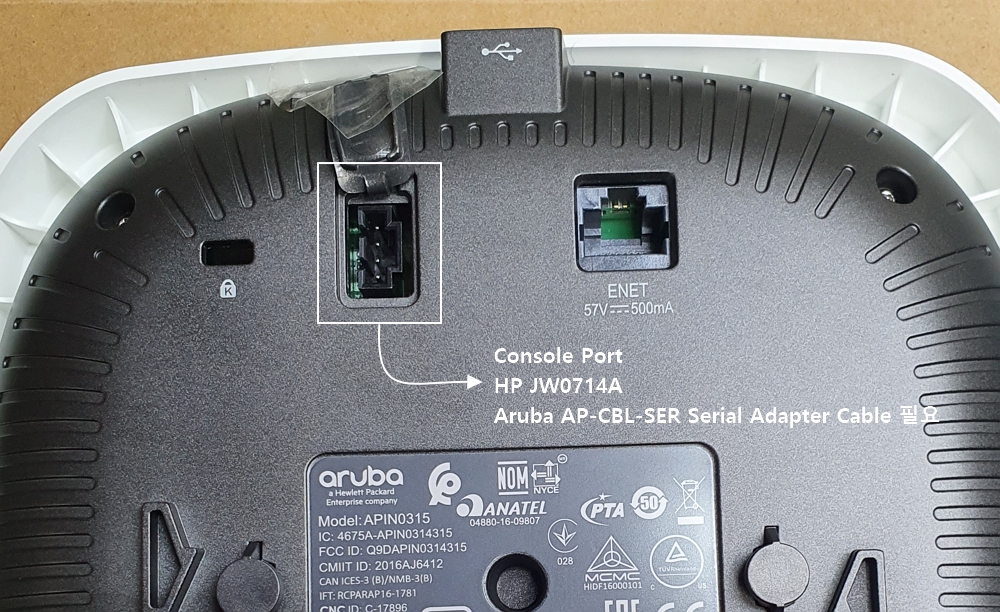

콘솔접속시 전용케이블(HP JW0714A)이 필요합니다.



Aruba AP-CBL-SER AP Proprietary DB9 Female Serial Adapter Cable

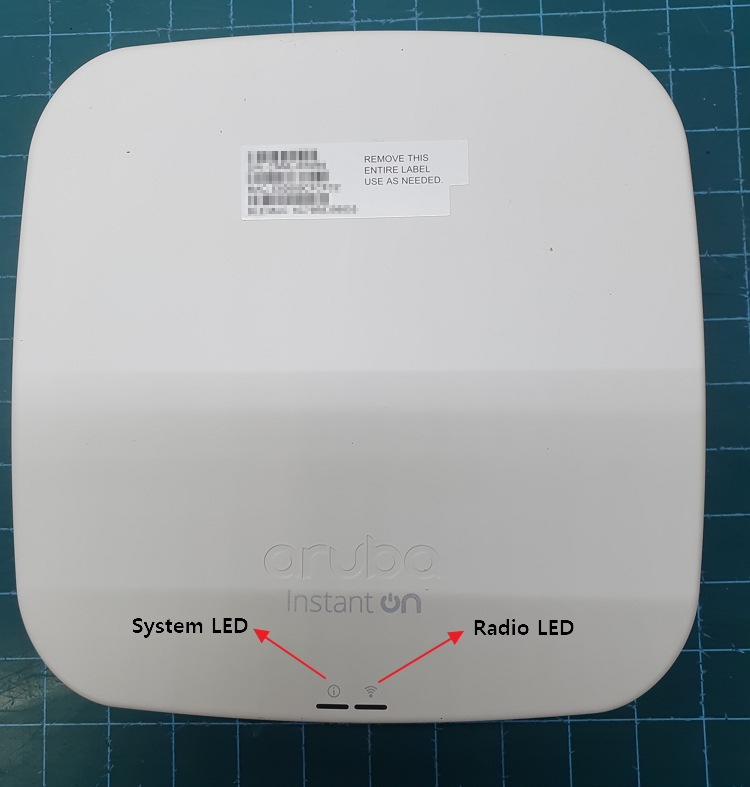

LED Status

LED	색상/상태	내용
System LED	No Lights	장치 전원 불인가 상태
	녹색 깜박임	장치 시작
	녹색/빨강색 번갈아 점등	기기설정 준비 완료상태 (초기설정준비완료)
	녹색	장치 구동완료
	주황색	장치 문제 감지
	빨강	기기 문제(즉각적인 조치요망)
Radio LED	No Lights	Wi-Fi가 준비안됨,외부연결 불가상태
	녹색	Wi-Fi 구동완료 (무선사용가능)

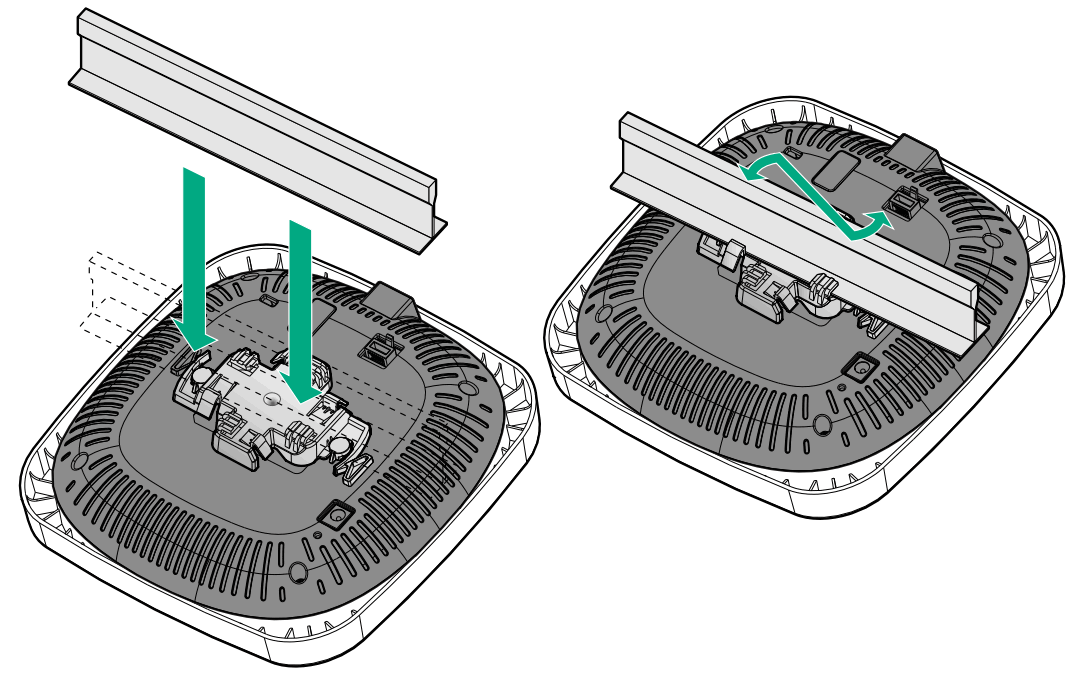

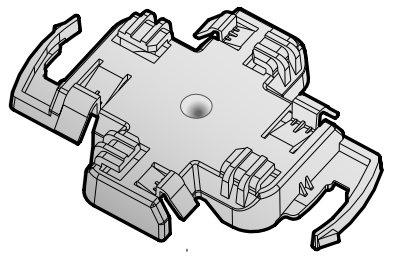

레일 브라켓 사용방법

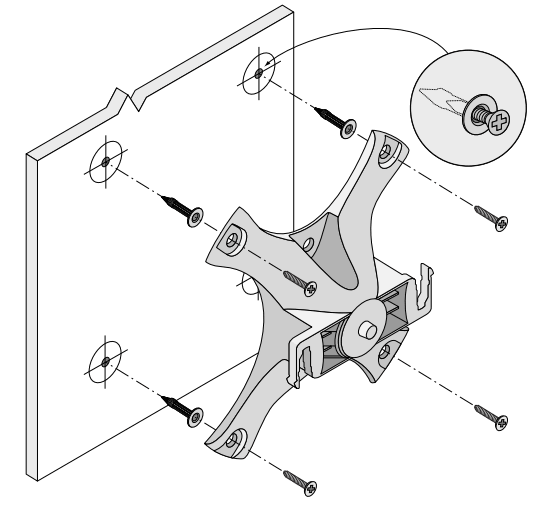

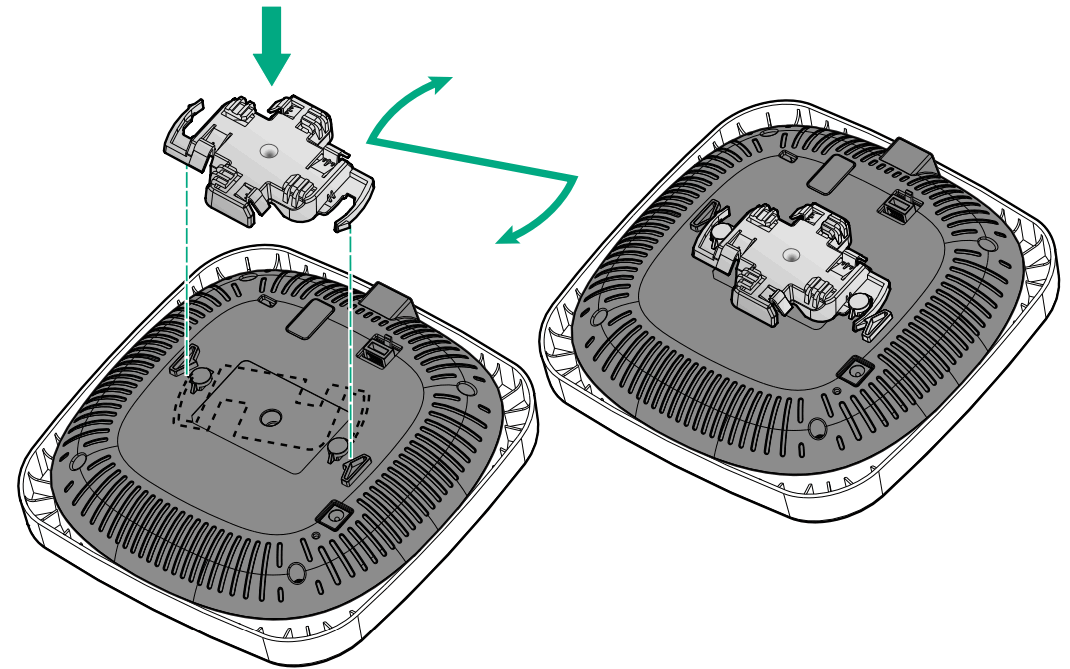

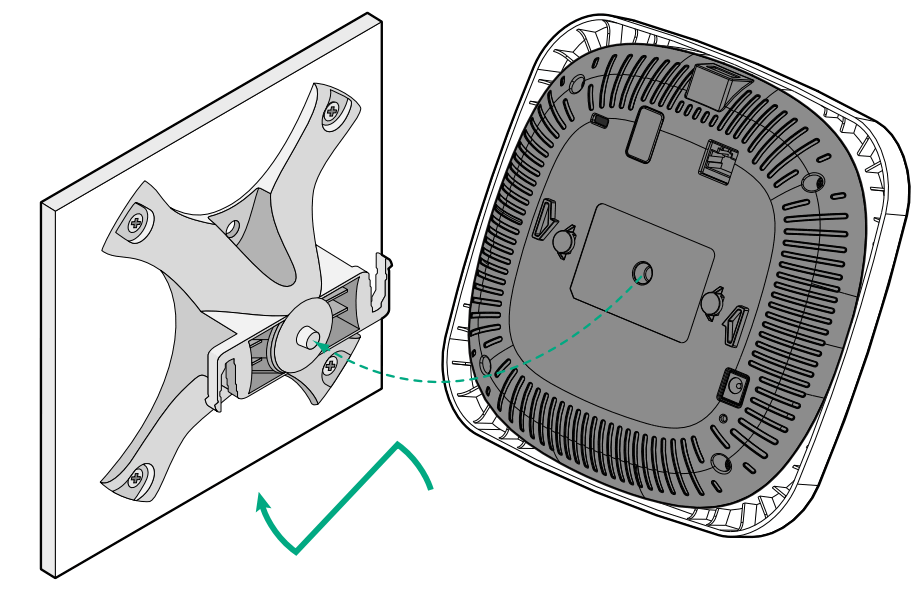

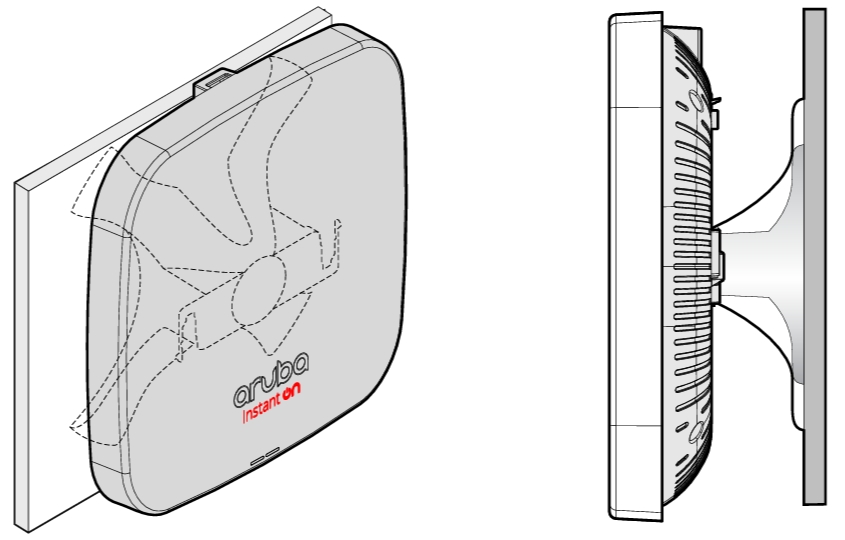

벽부 브라켓 사용방법















참고문서

AP15 AP Installation Guide.pdf

3.10MB
