Aruba Instant On AP15 Console 접속방법 (Cable 제작)

Console Cable 제작



console에 접속하기 위해서는 시리얼 케이블이 필요합니다.

4핀으로 구성되어 있으면 아래 사진의 케이블을 사용하면 됩니다.

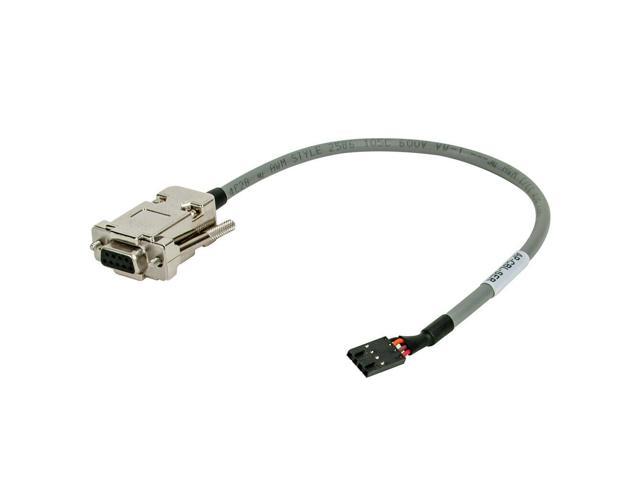

Aruba AP-CBL-SER AP Proprietary DB9 Female Serial Adapter Cable

정품케이블을 구매해서 사용할 정도로 대규모 네트워크 작업을 하거나 깊이 알지 못하기에 테스트 해볼 생각이 없었는데 케이블 자작을 하는 게시물이 있어 자작과 함께 접속 테스트를 해봅니다.

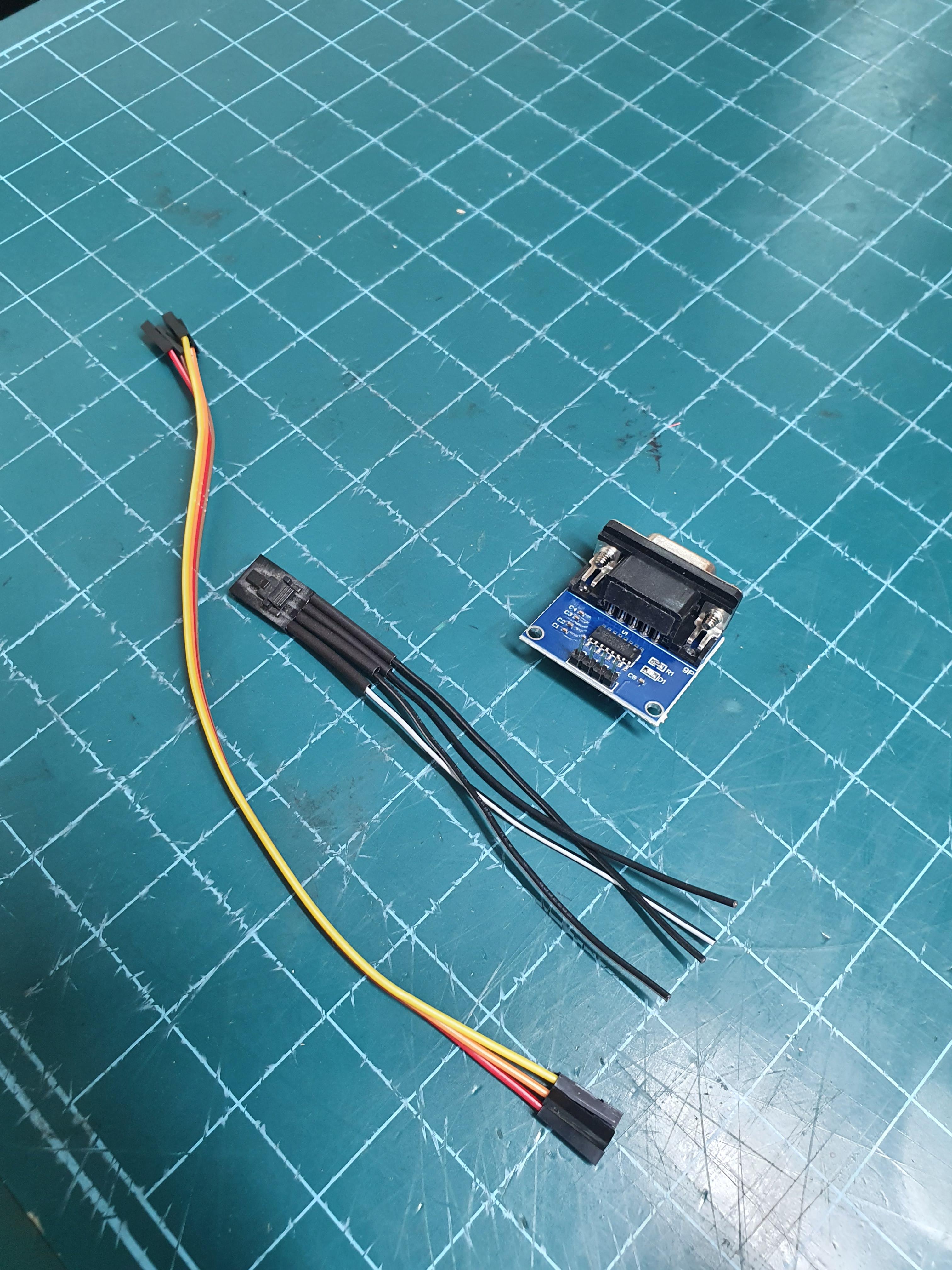

제품구입(디바이스마트에서 구입)

[SMG-A] MAX3232 RS232 to TTL 컨버터 모듈 [SZH-CVBE-009] (구입)

점퍼케이블 4P(F/F) (구입)

CD-ROM 오디오 케이블 (창고)

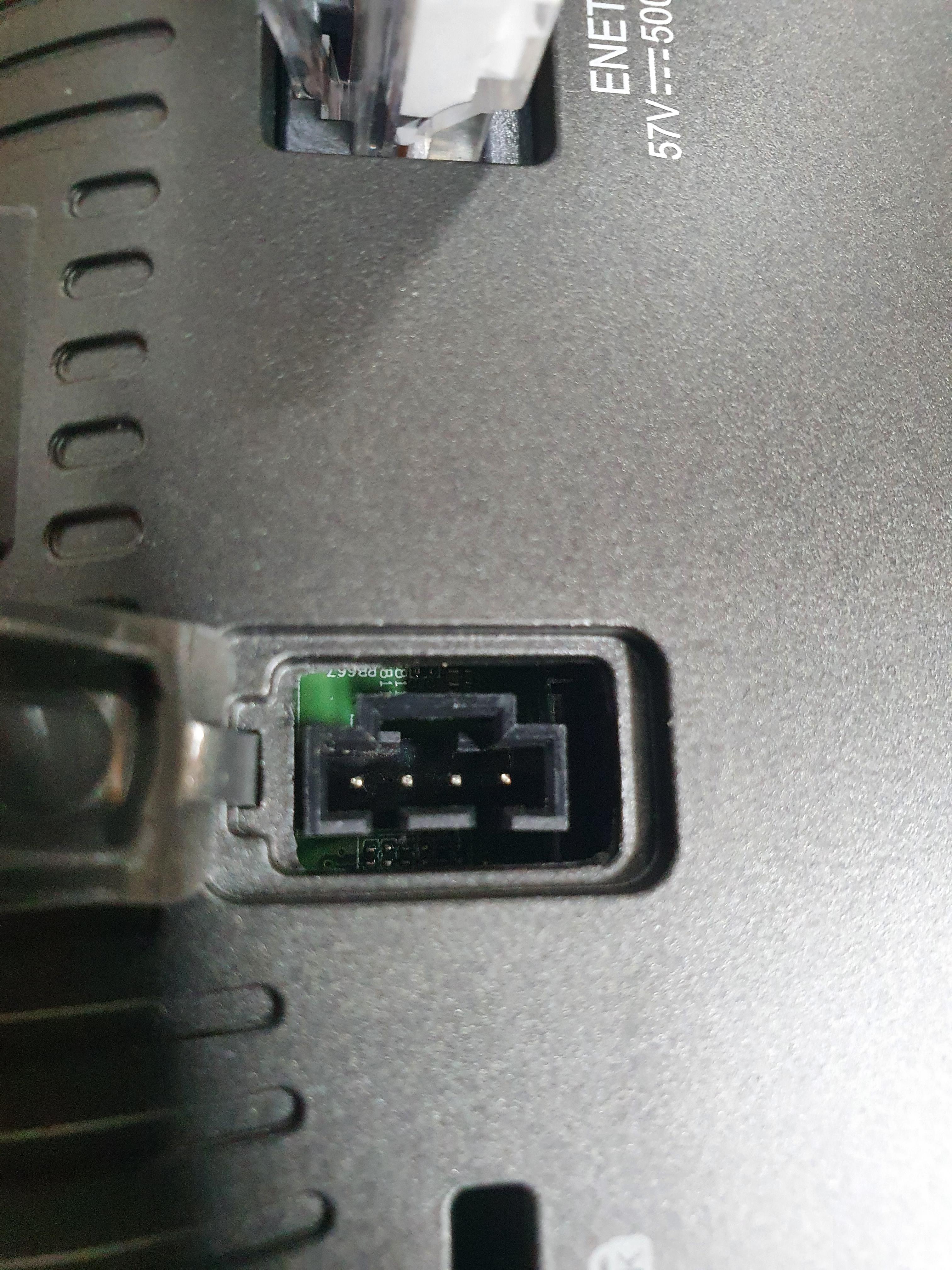

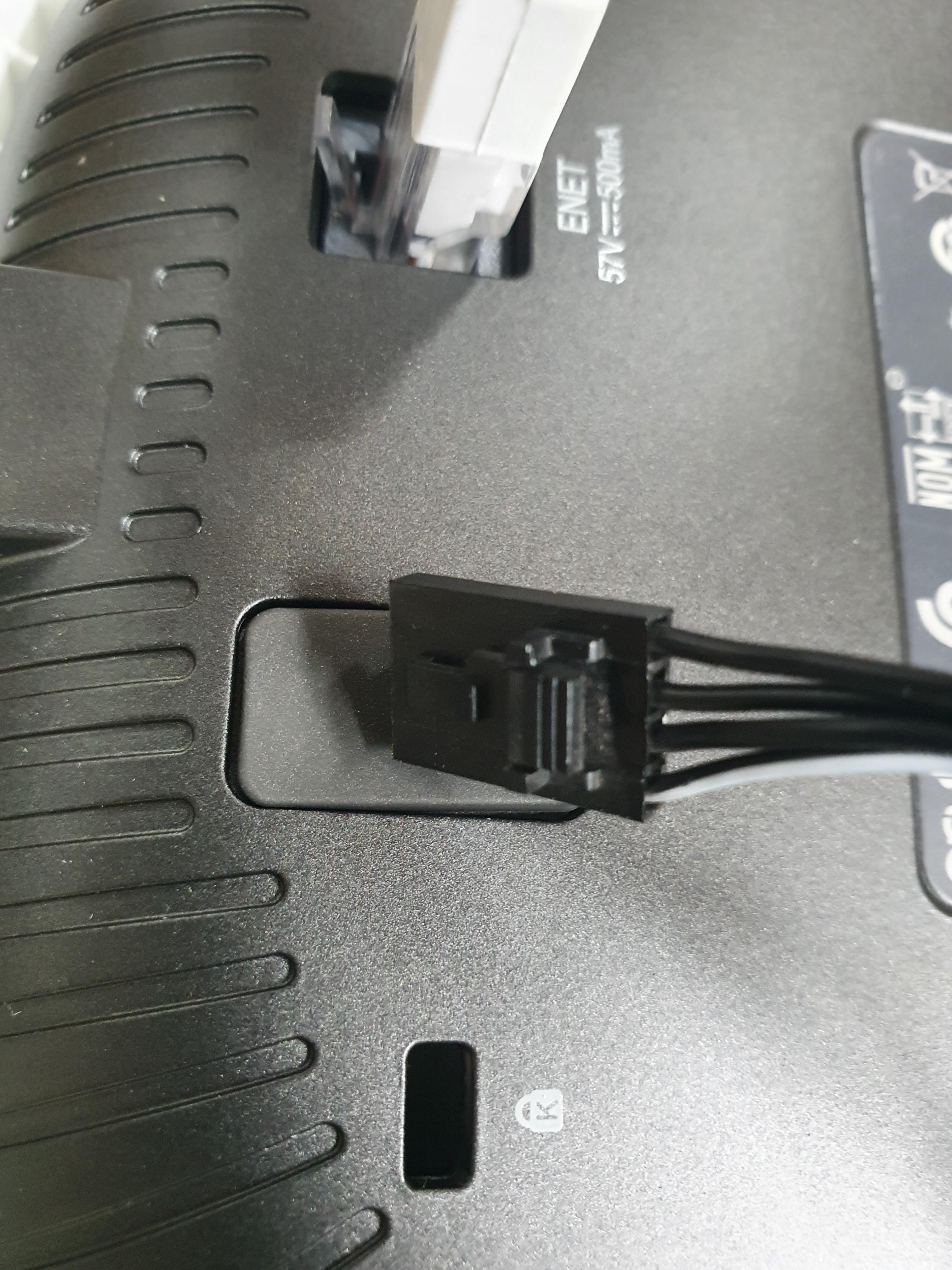

AP15 Console 커넥터 모양이 시디롬 오디오케이블과 동일하것 같아 찾아 꼽아보니 딱 맞습니다.

AP15 Console

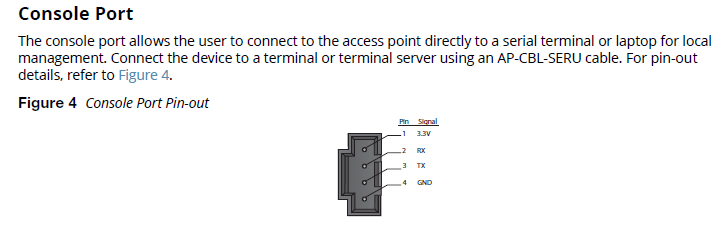

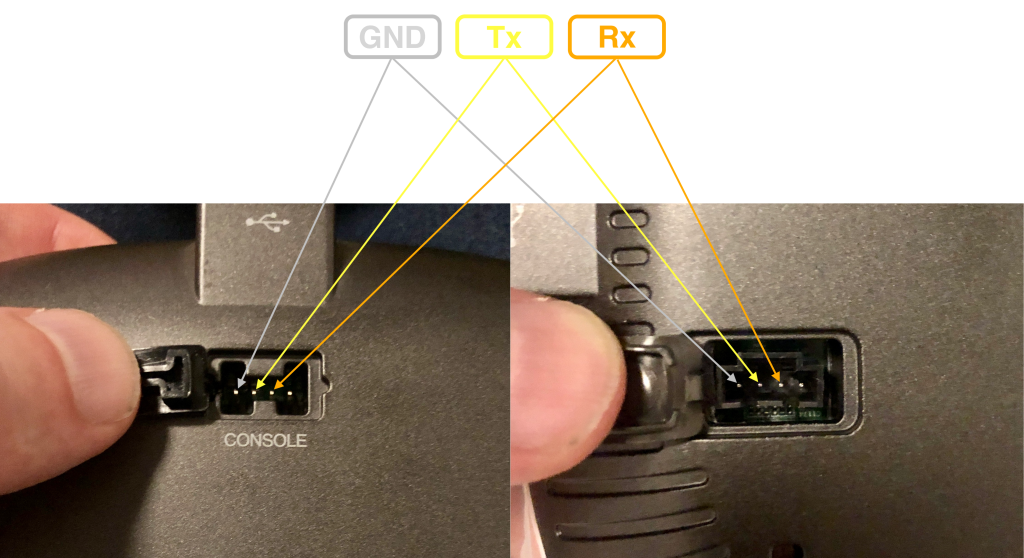

아래 참조한 링크의 핀배열 사진입니다.

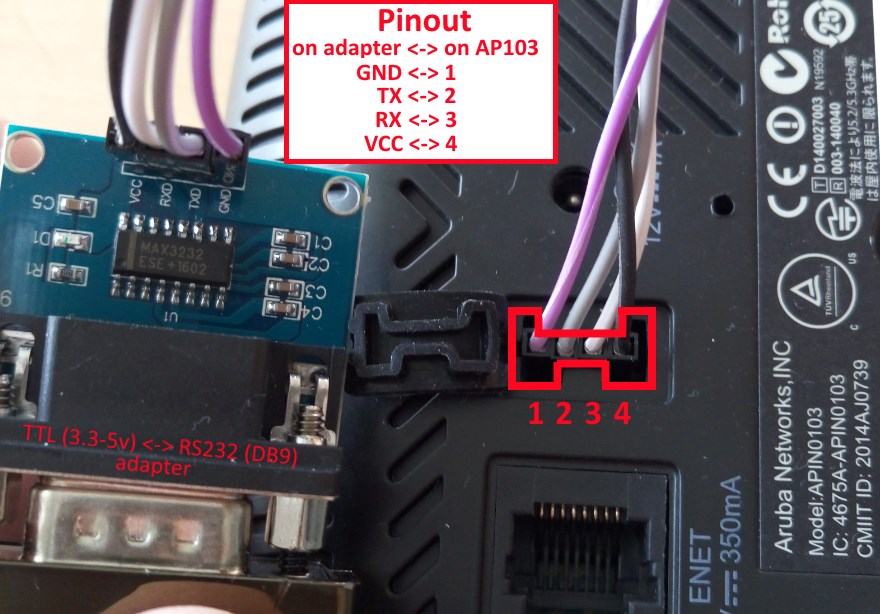

아래와 같이 핀구성하여 케이블 만듭니다.



콘솔케이블 제작 링크



https://throughtheether.net/2021/05/15/aruba-console-cable/

USB-C Aruba AP console cable



https://community.arubanetworks.com/community-home/digestviewer/viewthread?GroupId=7&MID=19482&CommunityKey=867d34a4-1e6a-4b9a-9349-df7b4c84b3cb&tab=digestviewer

Airheads Community

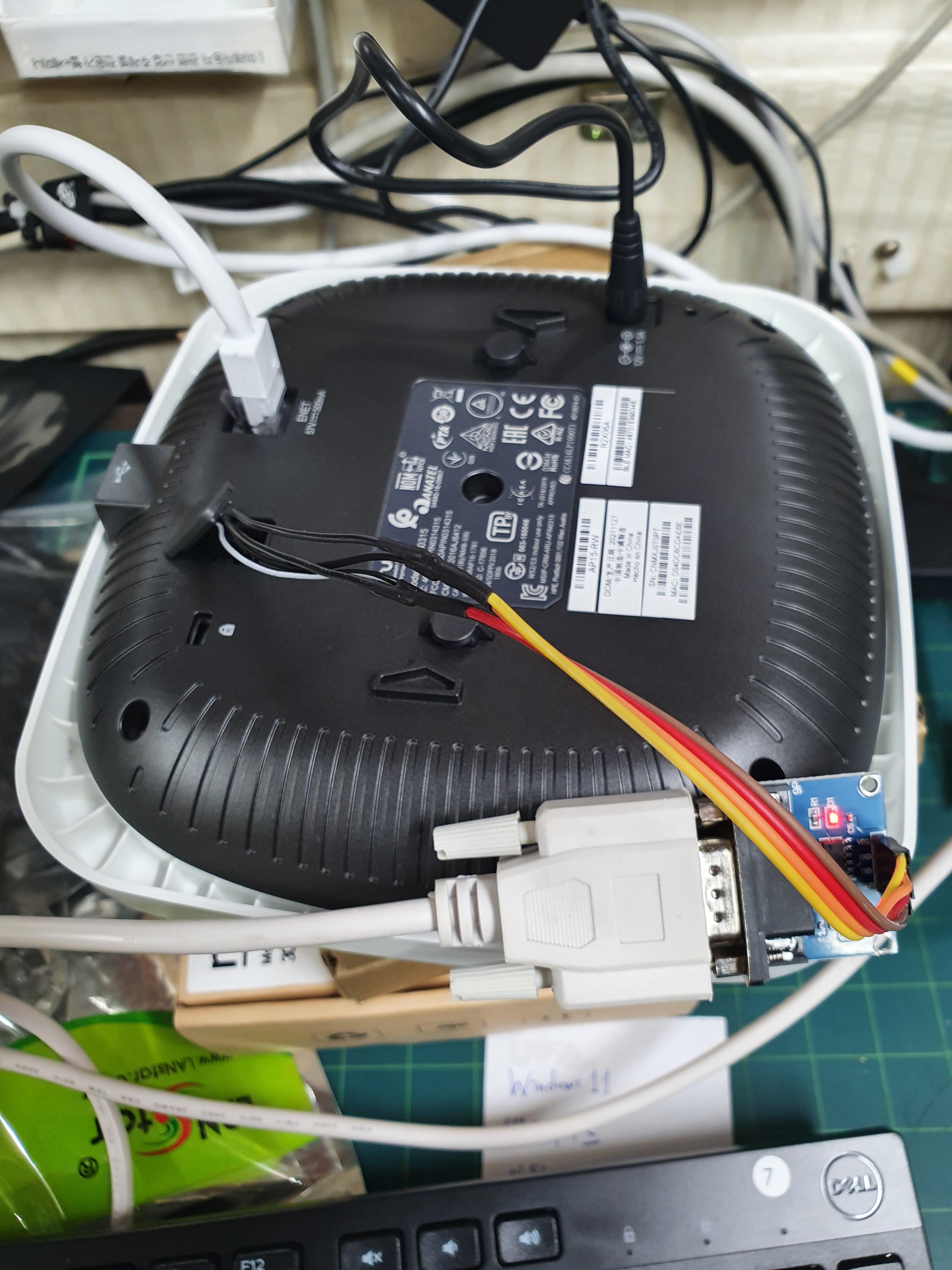

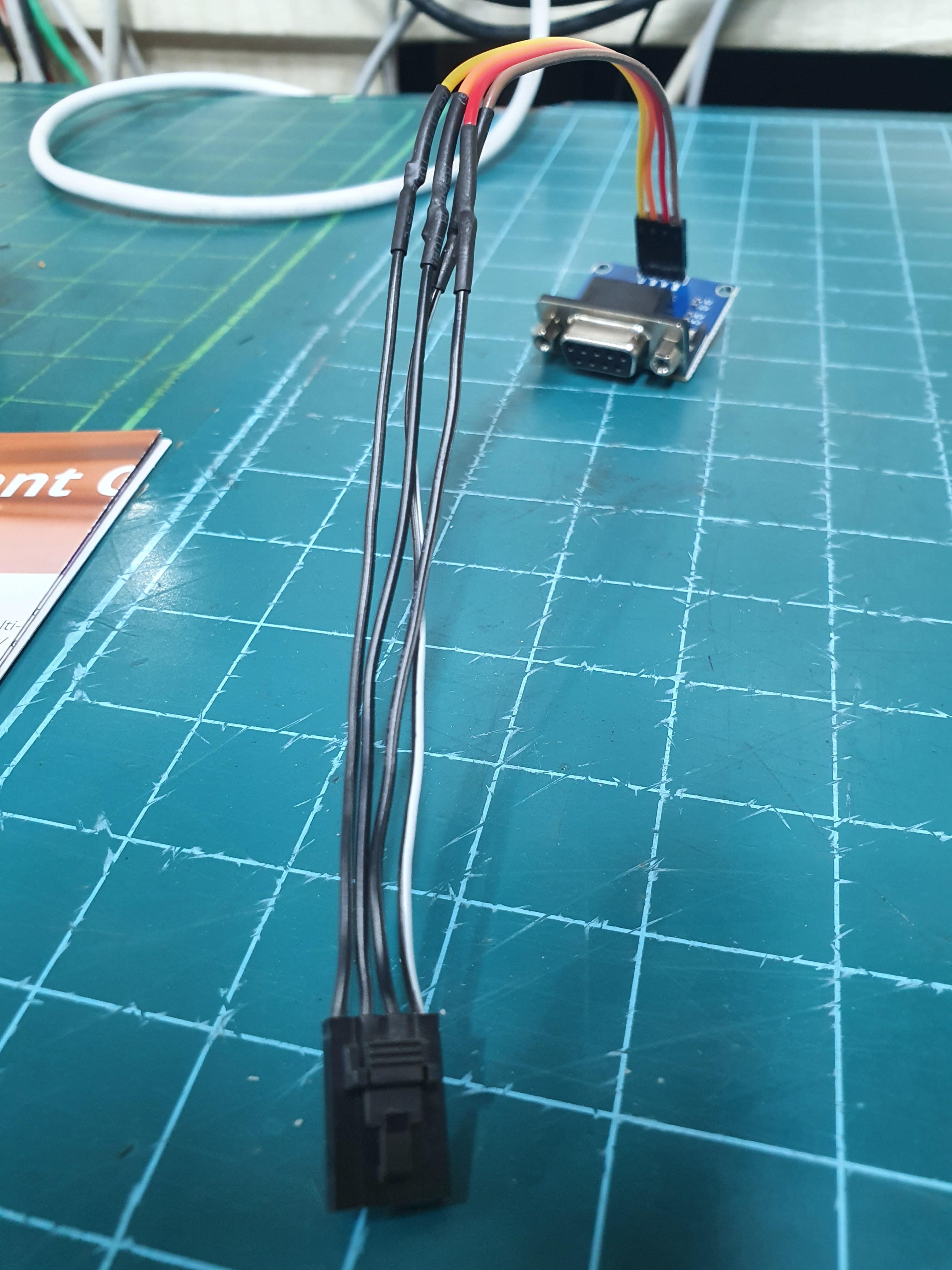

납땜하고 수축튜브로 마무리 했습니다.







Console Connect

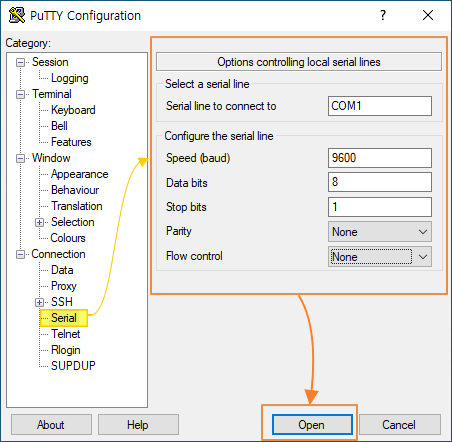

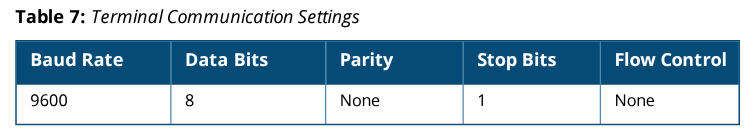

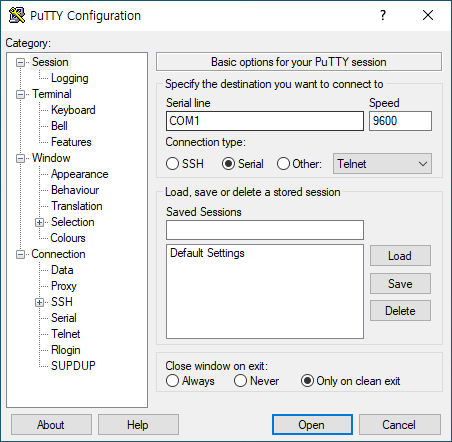

시리얼통신 접속정보는 아래 사진과 같습니다.

콘솔 시리얼 통신 접속정보

Aruba Instant 8.3.0.x User Guide.pdf

5.49MB



1. 시리얼 통신 프로그램 구동(putty)

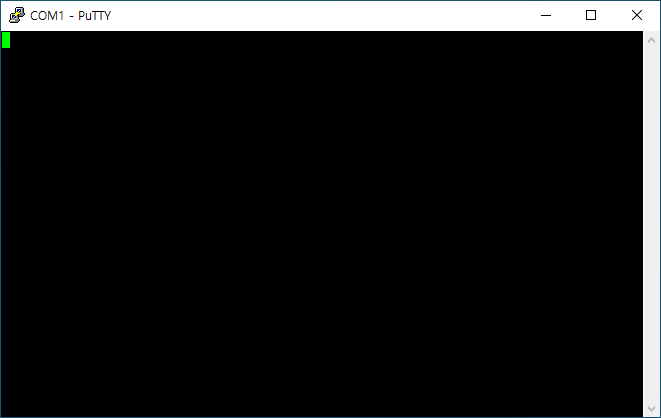

시리얼 통신 접속대기중



2. AP15 전원인가(부팅)



3. autoboot cancel (enter key)

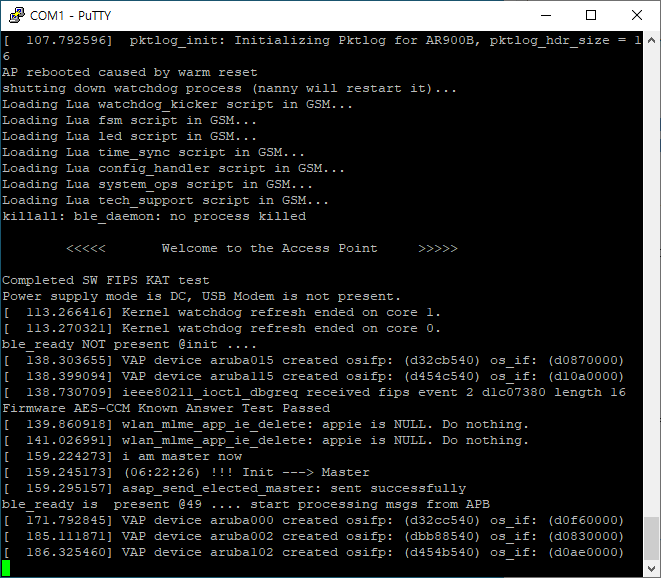

AP전원을 인가하면 부팅 로그가 나옵니다.

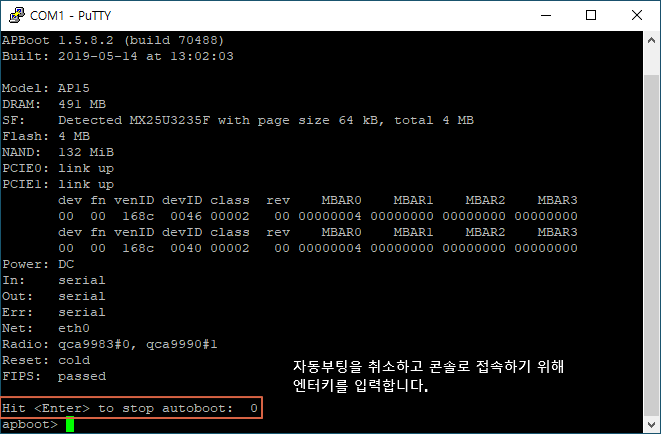

이때 Hit <Enter> to stop autoboot: 2~0 이부분에서 엔터키를 눌러야 부팅이 되지 않고 명령어를 실행 할수 있습니다.



APBoot 1.5.8.2 (build 70488)
Built: 2019-05-14 at 13:02:03

Model: AP15
DRAM:  491 MB
SF:    Detected MX25U3235F with page size 64 kB, total 4 MB
Flash: 4 MB
NAND:  132 MiB
PCIE0: link up
PCIE1: link up
       dev fn venID devID class  rev    MBAR0    MBAR1    MBAR2    MBAR3
       00  00  168c  0046 00002   00 00000004 00000000 00000000 00000000
       dev fn venID devID class  rev    MBAR0    MBAR1    MBAR2    MBAR3
       00  00  168c  0040 00002   00 00000004 00000000 00000000 00000000
Power: DC
In:    serial
Out:   serial
Err:   serial
Net:   eth0
Radio: qca9983#0, qca9990#1
Reset: cold
FIPS:  passed

Hit <Enter> to stop autoboot:  0
apboot>





4. printenv (현재 설정상태 확인)

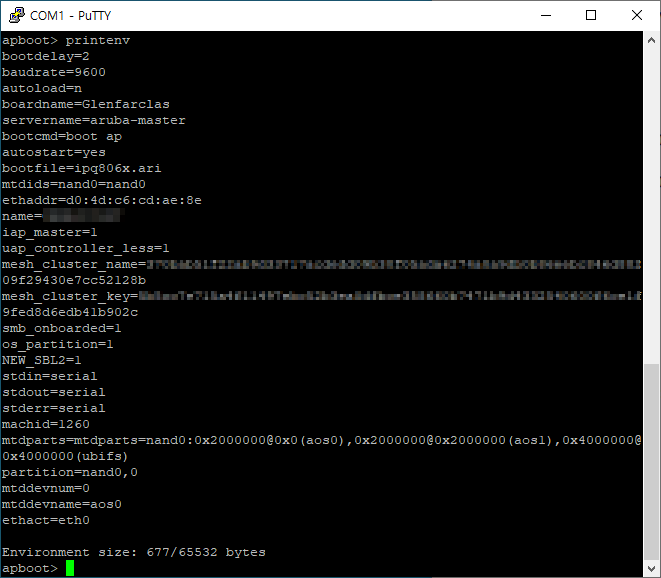

자동부팅을 취소한후 printenv를 입력후 엔터를 누르면 AP에 설정된 정보들을 볼수 있습니다.

apboot> printenv
bootdelay=2
baudrate=9600
autoload=n
boardname=Glenfarclas
servername=aruba-master
bootcmd=boot ap
autostart=yes
bootfile=ipq806x.ari
mtdids=nand0=nand0
ethaddr=d0:4d:c6:cd:ae:8e
name=TESTAP
iap_master=1
uap_controller_less=1
mesh_cluster_name=370bab51f22ab9d33717acdedd09b30f05ada627XXXXXXXXXXXXXXXXXX
mesh_cluster_key=5b5cc7e715a4f11497ebc52b3ea0dfbce358660b74XXXXXXXXXXXXXXXXXX
smb_onboarded=1
os_partition=1
NEW_SBL2=1
stdin=serial
stdout=serial
stderr=serial
machid=1260
mtdparts=mtdparts=nand0:0x2000000@0x0(aos0),0x2000000@0x2000000(aos1),0x4000000@0x4000000(ubifs)
partition=nand0,0
mtddevnum=0
mtddevname=aos0
ethact=eth0

Environment size: 677/65532 bytes
apboot>






5. 터미널 입력이 없을경우 부팅모드로 들어갑니다.

부팅모드로 진입후엔 명령어는 입력이 되지 않습니다.

다시 명령어를 사용하기 위해선 전원을 재인가해야 됩니다.



6. 콘솔 명령어

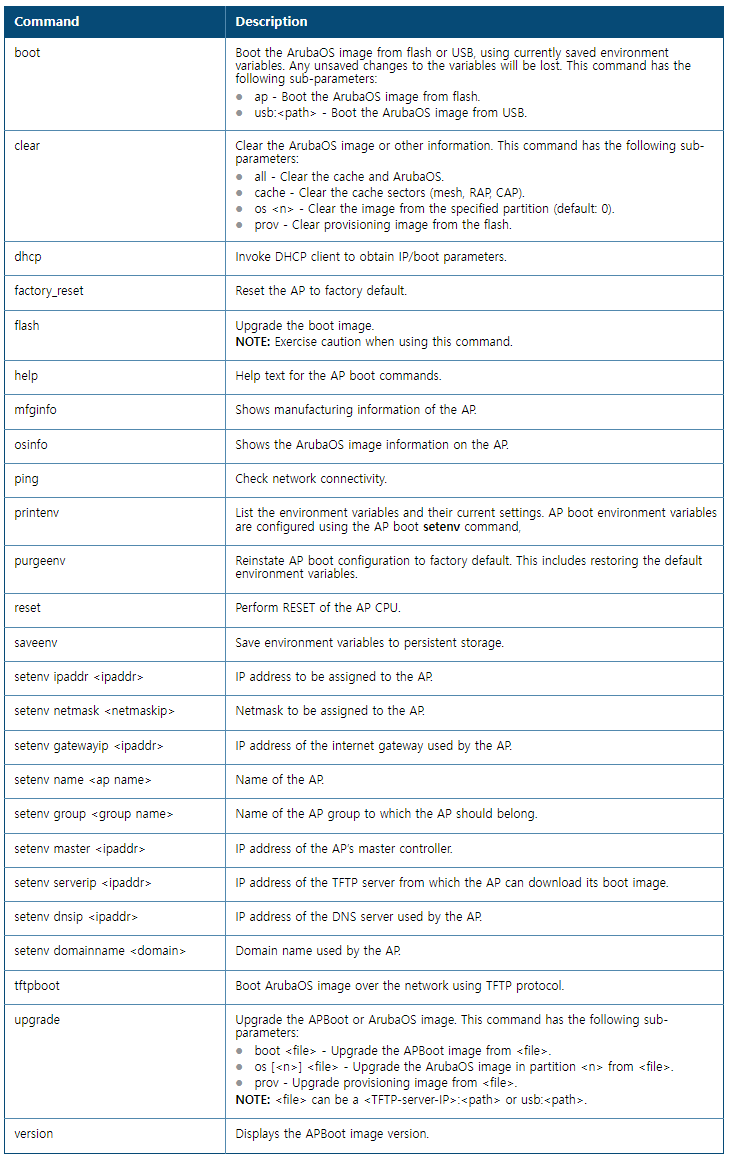

console명령어

Aruba_Managing_AP_Console_Settings.pdf

0.10MB





소규모 무선 네트워크에서 사용하게끔 Aruba Instant On이 잘되어 있어 굳이 콘솔에서 작업할건 없는것 같습니다.

대규모 무선 네트워크 작업시 AP IP 설정정보 작업에 사용할수 있습니다.
